电子显微镜成像系统

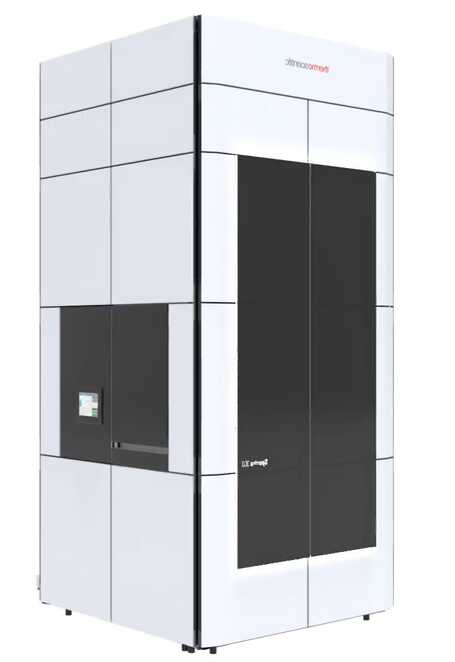

型号：Thermo-Fisher Spectra300
设备介绍：
Spectra300像差校正透射电子显微镜配置有物镜和聚光镜双球差校正器、单色器、高能量分辨率能谱仪和能量损失谱仪，在平行光束TEM模式和会聚光束STEM模式空间分辨能力均可达到亚埃（<100 pm）水平。该电子显微镜是集原子结构直接成像、电子衍射以及原子化学信息分析于一体的综合研究型系统，形成了超高分辨TEM/STEM成像、晶体结构和缺陷原子尺度表征、原子尺度的成分和价态分析以及电子束敏感材料低剂量成像技术等电子显微技术。
主要参数：
1）电子发射枪：X-FEG + Mono单色器
2）工作电压：30 kV、80 kV、200 kV和300 kV
3）STEM探测器类型：HAADF探测器、多分割Panther探测器（iDPC、ABF）
4）STEM分辨率：50 pm @300 kV、60 pm @200 kV、96 pm @80 kV、125 pm @30 kV
5）TEM分辨率：60 pm @300 kV、80 pm @200 kV、100 pm@80 kV、150 pm @30 kV
6）EDX探测器：Super-X: 120mm2 (固体角0.7str)
7）EDS元素分析范围：B（5）~Am（95）
8）EDS能量分辨率：136 eV
9）电子能量损失谱仪：Gatan 1069 Continuum K3
10）电子能量损失谱仪能量分辨率：0.3 eV
设备位置：
怀柔研究中心北京分子科学交叉研究平台122124-实验室
联系方式：
程永鑫，电话：13001290793，邮箱：chengyongxin@iccas.ac.cn
