在国家自然科学基金委、北京市科技新星计划、中科院青年创新促进会等的支持下，化学所绿色印刷院重点实验室的科研人员与相关单位合作，近年来在聚合物基纳米复合材料领域取得系列研究进展。

　　在聚合物/碳纳米粒子复合材料方面，研究人员采用自行分子结构设计的新型Gemini表面活性剂使碳纳米管（CNT）均匀分散在无规聚苯乙烯（aPS）基体中（Polymer, 2009, 50, 5787)，制备了CNT充分剥离并均匀分散的间规聚苯乙烯（sPS）/原始CNT复合材料（Carbon, 2010, 48, 1434），得到了具有优异热电性能的PEDOT/rGO复合材料(J. Mater. Chem. A, 2013, 1, 12393)；在光谱学研究聚合物纳米复合材料方面，研究了CNT对sPS/CNT纳米复合材料薄膜单轴拉伸过程中聚合物分子取向的影响（Chem. Commun., 2011, 47, 899），结合偏振拉曼光谱和SEM技术进一步研究了CNT的取向以及sPS的主链和侧基的取向因子(f)的改变机制（Soft Matt., 2011, 7, 4039），提出了原位变温FTIR技术定量测量sPS介晶相的方法（RSC Adv., 2013, 3, 12631）。

　　最近，他们制备了不含有机溶剂且具有优异力学性能的新型PAM/LDH纳米复合水凝胶。该NC水凝胶不仅可以承受拉伸、弯曲、打结或压缩等变形，而且具有超级可拉伸性能：未经水膨胀的原始水凝胶的断裂伸长率高于4000%，经水膨胀处理后在整个拉伸机测试量程内不断裂（>6236%）。另外，原始水凝胶在拉伸过程中表现出异常的屈服行为（图1）。该研究结果近期在Adv. Mater.上发表（Adv. Mater., 2014, 26, 5950）。

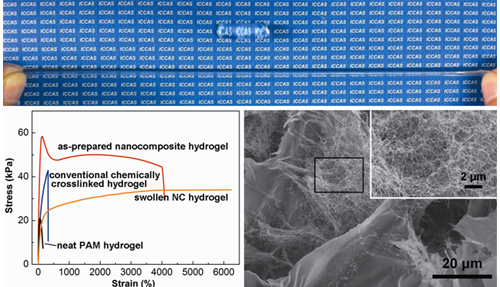

　　图1 PAM/LDH纳米复合水凝胶的超级可拉伸性能与微米-纳米多级网络结构

　　绿色印刷院重点实验室

　　2014年9月19日
