近红外电致变色是指在外电场或电流作用下，材料的近红外吸收光谱发生显著变化的现象。近红外电致变色材料在光纤通讯和信息存储方面具有重要应用价值。由于其丰富的电化学和光吸收性能，金属有机共轭材料吸引了众多学者的兴趣，并在分子电子学的多个领域得到广泛应用。

　　近年来，化学所光化学院重点实验室的科研人员设计、合成了多种基于环金属钌配合物的金属有机共轭材料，分别在溶液状态（J. Am. Chem. Soc. 2011, 133, 15697; Chem. Commun. 2012, 48, 5680; Chem. Commun. 2014, 50, 10082; Chem. Eur. J. 2014, 20, 17466）以及电聚合薄膜状态（J. Am. Chem. Soc. 2011, 133, 20720; Coord. Chem. Rev. 2013, 257, 1357; Chem. Sci. 2014, 5, 932）实现了较高性能的近红外电致变色现象。

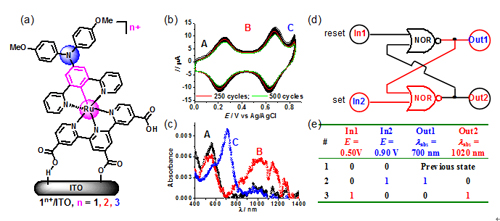

　　最近，在国家自然科学基金委、科技部和中国科学院的支持下，科研人员制备了相关材料的自组装单层膜（图(a)），实现了分子层次的多态近红外电致变色（J. Am. Chem. Soc. 2015, 137, 4058）。该薄膜具有两步可逆氧化还原过程，对应A、B、C三种不同氧化还原状态（图 (b)、(c)），并且每种状态具有明显不同的吸收光谱。由于分子内胺-钌之间存在强电子相互作用，材料在中间B状态下呈现较强近红外吸收。在外电场作用下，薄膜可以在三种状态之间多次循环切换。以中间电压和高氧化态电压为输入信号(In1、In2)，以700纳米和1020纳米处的光吸收为输出信号(Out1、Out2)，科研人员实现了类似R/S触发器（reset/set flip-flop）的信息存储（图(d)、(e)）。

　　分子层次的近红外电致变色

　　                                                       光化学院重点实验室

　　                                                  2015年4月17日
