钠离子电池兼具资源与成本优势，有望实现大规模储能应用，推动能源绿色转型。然而，传统高比能层状氧化物正极材料大量使用镍、钴、铜等昂贵的过渡金属元素，削弱了钠离子电池的成本竞争力。相比之下，高铁层状氧化物正极材料以储量丰富、价格低廉的铁替代昂贵的过渡金属，可大幅降低正极材料成本，有力推动低成本钠电池储能技术的发展和应用，但该材料仍面临循环稳定性不足、失效机制不清等关键科学和技术难题，制约了其实际应用进程。

在国家自然科学基金委、中国科学院和新基石科学基金会的支持下，化学所分子纳米结构与纳米技术实验室万立骏/郭玉国团队，利用先进表征技术，首次揭示了铁离子在八面体配位的不稳定性是导致高铁层状氧化物正极材料电化学机械失效的根本原因。在此基础上，研究团队提出了多元素纳米级掺杂协同稳定铁配位化学的策略。在体相中引入Al (III)和Co (III)元素，以增强Fe-O键能并提高铁离子的迁移能垒，进而稳定体相中铁离子的八面体配位环境；同时，在界面处引入与氧具有高键能的Y (III)元素，以增强界面处铁离子的八面体配位稳定性。该稳定化策略有效抑制了由裂纹与滑移引发的机械失效。采用研制出的正极材料组装的安时级软包钠离子电池可稳定循环2000圈以上。

该工作揭示了具有成本优势的高铁层状氧化物正极材料的失效机制，并创新性地提出了稳定铁离子八面体配位化学策略，为开发低成本、长寿命、高比能富铁层状氧化物正极材料提供了新思路。相关研究成果近日发表于Nature Nanotechnology期刊（Nat. Nanotechnol.,2026, doi:10.1038/s41565-026-02257-3）。文章第一作者为金若溪博士，通讯作者为郭玉洁助理研究员、万立骏研究员和郭玉国研究员。

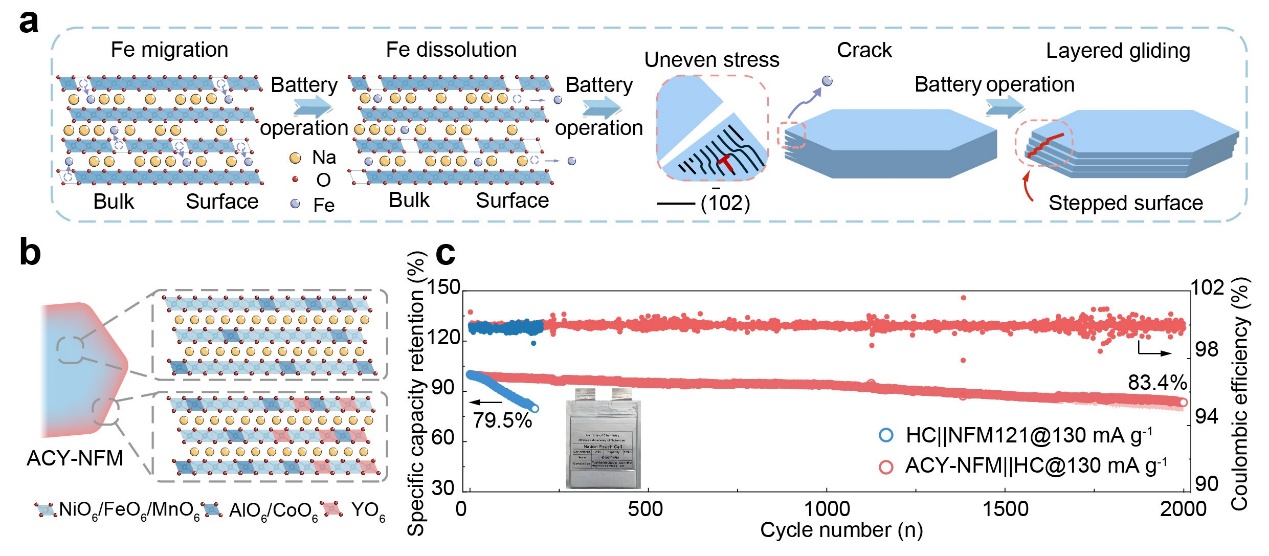

图. (a) 高铁层状氧化物正极材料失效机制示意图。(b) 稳定化策略示意图。(c) 原始高铁正极（NFM121）和多元素纳米级掺杂高铁正极（ACY-NFM）匹配硬碳负极组装的Ah级钠离子软包电池的循环性能。

分子纳米结构与纳米技术实验室

2026年8月18日
