为开发高能量密度的纳米固态金属锂电池，解决金属锂电池面临的循环性与安全性难题。在科技部、国家自然科学基金委和中国科学院的大力支持下，化学所分子纳米结构与纳米技术院重点实验室的科研人员在金属锂负极、固体电解质及固态电池研究方面取得系列进展。

　　近年来，该课题组研究人员长期致力于金属锂负极的相关研究。前期的研究工作中，针对充放电过程中金属锂负极的不均匀溶解和沉积（即枝晶）问题，他们提出利用三维纳米集流体来引导金属锂在三维电极内部的均匀沉积与溶解的思想，成功实现了金属锂枝晶的控制(Nat. Commun.,2015, 6, 8058)。研究者提出并开发了一种原位处理技术成功在金属锂表面形成具有高杨氏模量、快速锂离子输运能力的磷酸锂固体电解质界面膜，有效减少了金属锂与电解液的副反应，抑制了锂枝晶的生长(Adv. Mater.,2016, 28, 1853)。

　　为进一步解决金属锂负极利用率低的问题，研究人员结合石墨碳材料的结构优势，提出一种高效稳定的“锂储藏室”的概念（图1），在三维导电骨架上生长类洋葱状、石墨化的球形碳颗粒，实现了金属锂/电解质界面的均匀调控，有效地控制碳球表面金属锂枝晶的生长并大幅提高了锂的利用率，在负极容量仅过量5%的条件下，电池仍能长期稳定循环，该研究结果近期发表在J. Am. Chem. Soc.(2017, 139, 5916)上。

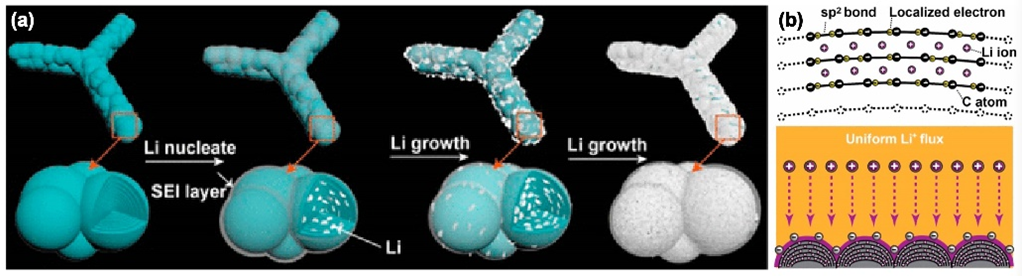

　　图1 金属锂在曲面石墨碳球上的（a）沉积过程及（b）沉积机理示意图。

　　为解决高面容量金属锂负极中枝晶生长以及循环稳定性差的问题，研究人员采用具有电化学活性的石墨化碳纤维作为多功能三维集流体，得到面容量高达8 mA h cm^-2且无枝晶的金属锂负极。由于石墨化碳纤维能降低局部电流密度并缓解体积变化，该负极在循环过程中表现出高库仑效率、低电压极化和长循环寿命，相关成果近期发表在Adv. Mater.(2017, 29, 1700389)上。

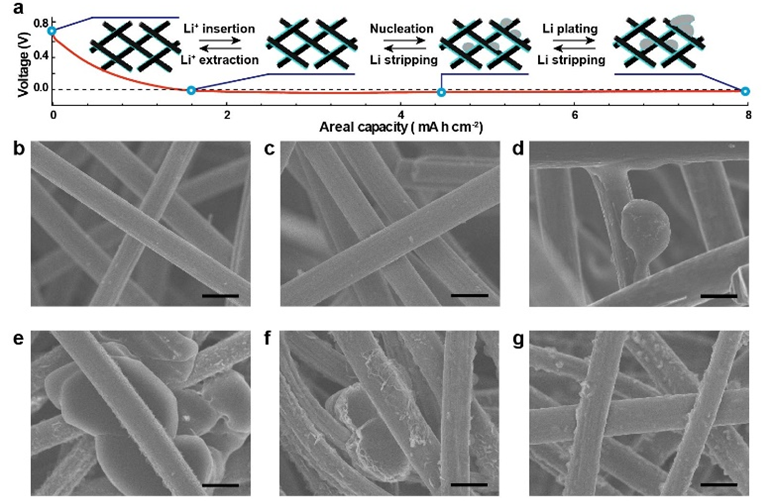

　　图2 （a）石墨化碳纤维的放电曲线及沉积示意图。（b）原始材料及（c）放电至0 V后，（d）沉积2 mA h cm^？2后，（e）沉积8 mA h cm^？2后，（f）溶解4 mA h cm^？2后与（g）充电至1V时的电极表面形貌图。

　　在金属锂电池用电解质的前期研究工作中，针对金属锂表面自发形成的SEI在循环过程中存在不可逆降解的问题，该课题组设计出一类醚类电解质加离子液体的混合电解质体系，改善了金属锂负极的沉积行为及循环稳定性(Adv. Sci.,2017, 4,1600400)；研究人员提出一种含Al胶体粒子的功能型电解质添加剂，通过在电解质中添加AlCl₃成功地在金属锂表面原位形成一层均匀、稳定、密实的SEI膜，稳定了金属锂/电解质的界面(Nano Energy,2017, 36, 411)。

　　为提高电池安全性并进一步解决液态电解液体系中的锂枝晶问题，研究人员设计并构筑了一类双功能互穿网络结构聚（醚-丙烯酸酯）固体电解质（图3），该固体电解质（ipn-PEA）集高机械强度（约12 GPa）和高室温离子电导（0.22 mS cm^？1）于一体，使锂的沉积/析出均衡进行。由于具有降低界面电阻和加速锂离子传输的双重作用， ipn-PEA电解质有效地抑制了锂枝晶生长，重塑了室温固态锂金属电池的可行性(J. Am. Chem. Soc.,2016, 138, 15825)。

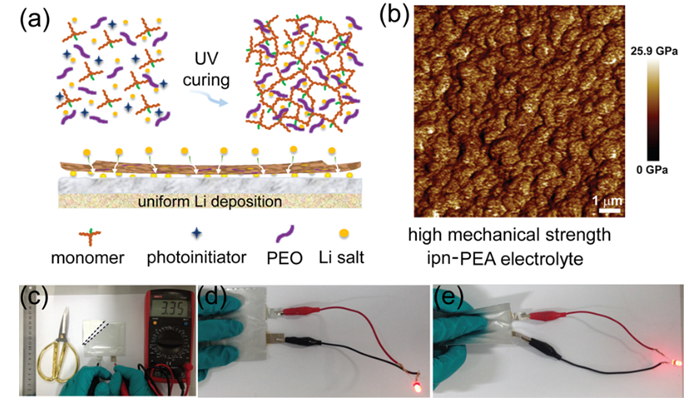

　　图3 （a）ipn-PEA电解质的制备（上）及锂沉积（下）示意图。（b）ipn-PEA电解质的模量图。（c）Li|ipn-PEA电解质|LFP软包电池切割后的电压照片。LED器件可以在软包电池弯曲试验前（e）与后（f）被点亮。

　　鉴于该课题组在固态金属锂电池方面的引领研究，研究人员应ACS Energy Lett.主编邀请撰写关于固态金属锂电池研究和发展前景的Perspective文章(ACS Energy Lett.,2017,2, 1385)，同时应邀撰写了关于金属锂负极中先进碳材料的Adv. Energy Mater.综述文章(Adv. Energy Mater.,2017,doi: 10.1002/aenm.201700530)。此外，应Adv. Sci.期刊的邀请，该课题组人员还与清华大学张强副教授合作撰写了综述论文，对金属锂电化学行为及电极设计策略进行了总结和展望 (Adv. Sci.2017,4, 1600445)。

　　分子纳米结构与纳米技术院重点实验室

2017年8月22日
